钢筋桁架楼承板的结构和施工特性
- 2020-11-07-
钢结构建筑中钢筋桁架楼承板的设计要点和施工工艺,对类似工程具有一定的参考作用。博物馆地下一层,地上五层,总建筑面积66927m,建筑高度44.75m,主体结构采用内置钢管剪力墙-钢桁架外部悬挂结构。由于该项目采用大跨度悬架结构体系,清华大学土木工程系地板减振系统研究的结果表明,如果使用压型钢板和轻质混凝土的复合楼板,为了减少由行人负载引起的地板振动,需要大量的布局。在技术上是困难的,另外,三层以上每层模板安装工作面的高度在5m以上,很大为23m,属于高空作业。因此,三层以上的楼板采用钢筋桁架式压型钢板和能承受双向力并具有良好刚度的普通混凝土组合地板。接下来小编为大家详细介绍钢桁架楼板的结构和特点?一起往下看。

1、结构

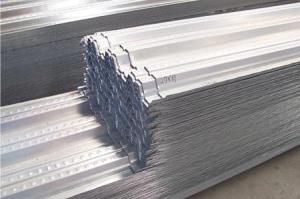

加固的桁架楼承板是混凝土板中的钢筋和施工模板的组合,以形成承重组件,在施工阶段可以承受湿混凝土的重量和施工负荷,并作为侧向钢梁的支撑,加固的桁架处于使用阶段,与混凝土一起承受负荷。

2、使用材料

(1)钢筋:上,下弦为热轧卷HPB 235,HRB 400或冷轧带肋钢筋550级;腹板构件是卷制的550或650级冷轧圆钢;桁架支撑用于钢筋的HPB 235或HRB 335热轧钢筋。

(2)镀锌钢板:底模采用0.5mm厚的镀锌钢板,双面镀锌量为120〜180gm / m。

(3)螺柱:为了有效地将混凝土和钢梁连接成一个整体,在钢梁上设置螺柱,并使用专用的螺柱机线路建设。

3、施工特性

与以前的施工方法不同,可以在施工现场将钢桁架楼板直接铺设在钢梁上,然后可以通过简单的钢筋施工来浇筑混凝土。 模板不需要用木制模具和脚手架架设,并且底部镀锌板用作模具平板的使用不会代替受力的钢筋,因此无需考虑诸如防火喷涂和防腐维护等问题。 因此,施工速度很快,可以减少现场钢捆扎工作量约70%,缩短了施工周期并节省了成本。 另外,钢筋的排列均匀,可以充分保证钢筋上下层之间的间距和混凝土保护层的厚度,为改善地板的施工质量创造了有利条件。

以上就钢筋桁架楼承板的结构和施工特性了,希望以上分享的内容可以帮助到大家,感谢大家的关注和支持,想了解更多内容请关注旭龙彩钢官方网站,下期再见!
